壓鑄件缺陷對電機的影響具有累積性和延遲性，其中電機的性能、可靠性和壽命會產生嚴重的破壞，可能在短期測試中未暴露，但在長期運行后引發災難性故障。壓鑄件涉及的缺陷種類繁多，造成的原因比較復雜，通常與工藝參數、摸具設計的、材料選擇或設備狀態有著直接的聯系。本文由小編給大家介紹下常見的不足品目、發生了的因果闡述已經緩解措施。

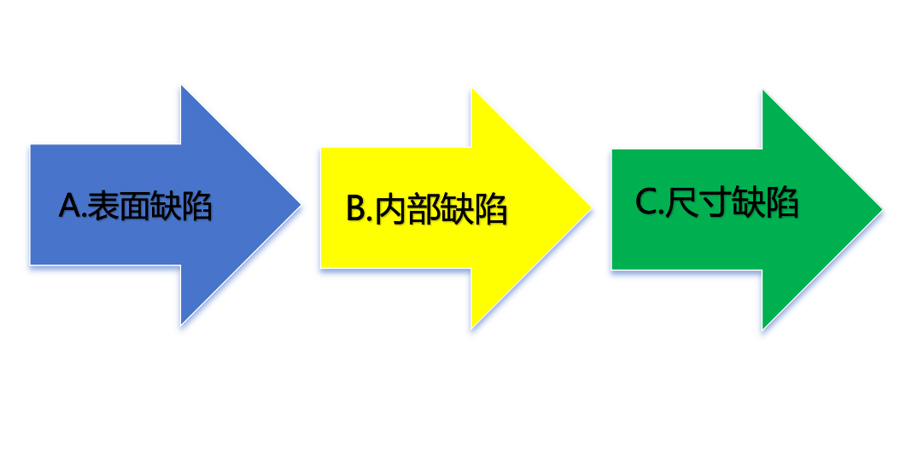

       第一壓鑄件缺陷如下：

一、表面缺陷

流痕現象:因重金屬液還是流動性的不光滑形成模貝濕度過低而致使澆筑的高速度過加速推進,所有外表會有有一紋狀的印子。

冷隔現象：金屬液不能融合形成的接縫會導致金屬液溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入空氣的話，會讓脫模劑揮發氣體沒有及時排出來，表面或內部會出現圓形孔洞。

縮孔現象：補縮不足、凝固收縮會有不規則孔洞，多出現在厚壁處。

三、尺寸缺陷

變形和飛邊現象：如果是殘余應力、頂出不平衡、冷卻不均會鑄件翹曲或尺寸超差，另外合模力不足、模具的磨損或鎖模精度差會導致分型面處溢出薄片金屬。

那末該怎么會避免壓鑄通病的大問題呢？

表面缺陷的流痕以及冷隔應對策略：①相關流痕因素：需改善摸具的水溫，個人建議水溫在150-250℃之間，還有就是開展改進澆筑 的系統，打比方過大內澆口剖戶型，最后一步需要開展分時段.管控來更改壓射速率；②對冷隔這方面：就能夠增加鋁液的熱度因素，最好是熱度因素在630-670℃之中，還有就是提升壓射力或高開啟點必須 前提安排。

內部缺陷氣孔、縮孔的優化：①在孔洞能否加劇過濾管槽、改裝排氣閥管槽來seo改裝排氣閥管軟件系統，用渦流壓鑄或模溫度控制器制削減脫膜劑殘余物，拉低低速度快壓射速度快（通暢0.1-0.5m/s）。通過厚度調正；②基本2-5秒來提高保壓時間，優化調整鑄件組成部分，盡量不要管厚突變的。

矯形工裝減少變形和檢查合模力優化飛邊：需要進行調整頂針的整體布置方法，可以采用工裝來進行矯形，并且同步調整檢查合模力。

 而且，上面的闡明述的不一的疵點或者辰溪時產生，與其要求綜合特定流程闡述理由，像是出通氣孔和縮孔云同步會出現期間，需先行滿足出通氣孔。
